Portabelt PD kabeldiagnostiksystem BAUR PD-TaD 62

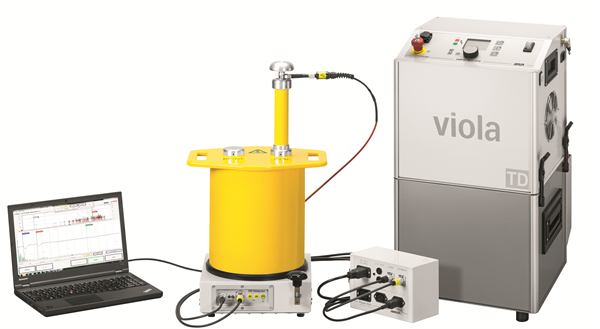

BAUR PD-TaD 62 portabelt PD diagnostiksystem används i kombination med BAURs VLF provare FRIDA, VIOLA och PHG för att utföra kabeldiagnostik med:



– PD Mätning och lokalisering av PD

– VLF kabelprovning med parallell PD mätning

– Parallel PD mätning och TanD förlustfaktormätning*

– Full MWT* (Monitored Withstand Test)


Med PD mätning och tan δ förlustfaktormätning får man två effektiva och beprövade metoder för att utvärdera en mellanspänningskabels kondition med hänsyn till kemiskt åldrande, fuktprobelmatik och kvalitetsproblem med kabelskarvar och avslut kombinerat i en kompakt och portabel enhet. Resultatet är en 360° fullständig kabelanalys i ett enda steg med tidig upptäckt och lokalisering av svaga punkter i kabelnätet genom PD mätning samtidigt som isolationens dielektriska åldrande utvärderas med tan δ förlustfaktormätning. Möjligheten att kunna utföra dessa mätningar simultant sparar mycket tid och leder till ökad effektivitet när hela nätverk ska utvärderas.

Den simultana mätningen av PD/tan δ värden hjälper också till att upptäcka dolda fel (tex fuktiga skarvar) som över tid blir allvarliga.
Lätt, robust och portabel: PD-TaD är ideal för mobila applikationer och användning i fält. Enheten med tillbehör är enkel att transportera i den medföljande robusta väskan.


Funktioner:

  • Lokalisering av PD aktivitet i kabelisolation, kabelskarvar och kabelavslut
  • Mätning av

– PD nivå

– PD spänningsnivå "inception" (när PD tänds) och "extinction" (när PD släcks)

– PD Frekvens

– PD "phase resolving" för klassificering av PD (option)

  • Parallell PD/tan δ
  • Full MWT = VLF kabelprovning med parallell PD/tan δ


PD-TaD 62 Högspänningsdel:

Spänningsnivå 44 kVrms / 62 kVpeak

Kapacitans 10 nF

PD mätenhet:

Strömförsörjning och dataöverföring via effektbox (POE)

Signaljustering 0 – 75 dB

Skyddsklass IP54

Dimensioner (B x H X D) Approx. 410 x 463 x 369 mm

Inkl. HF filter ca. 410 x 668 x 369 mm

Vikt ca. 17 kg

Inkl. HF filter ca. 17.5 kg


Datablad och manual:

DS_PD Diagnostics System_PD-TaD 62_BAUR_en-gb (1)

UM_822-187_PD-TaD_62_en-gb (1)


Ring för att beställa: 0340-20 33 00
