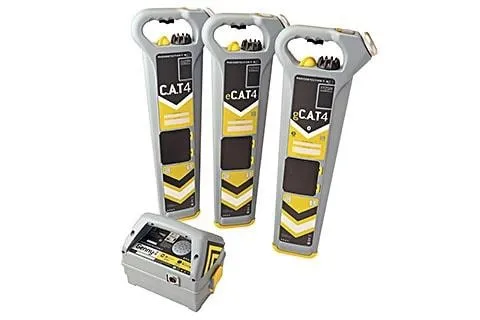

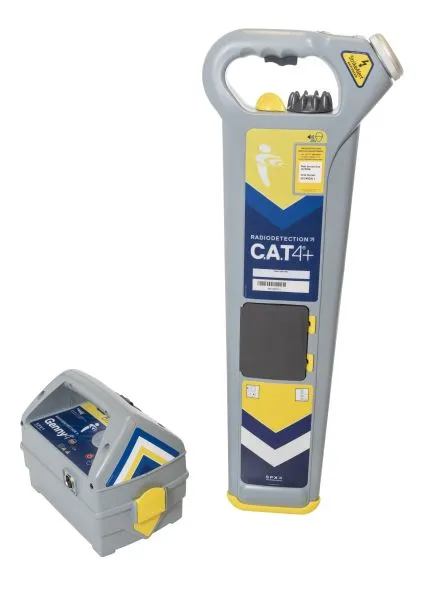

Kabelsökare CAT 4+ & Sändare Genny 4

Kabelsökare C.A.T4+ är främst tänkt för användning av bygg & gräventreprenörer, industrier, elinstallatörer för enklare kabelutsättning och som ett varningsinstrument för att undvika att gräva av kablar i onödan (Cable Avoidance Tool).


C.A.T4+ kan man hitta de flesta kablar och ledningar på ett enkelt sätt men inte alla. Den detekterar de naturliga magnetfält som bildas både kring belastade kablar (50 Hz) eller obelastade (VLF-radio).


C.A.T4+ kan kompletteras med en sändare GENNY4  för att sända signaler på alla typer av metalliska kablar/ledningar eller användas med olika sändarsonder för följning av plast & betongledningar. Genny sänder signal i 33khz och 131khz simultant i direktkopplat läge eller via signaltång men vid induktionsmetod enbart 33khz.


C.A.T4+ är enkel att använda och väldigt robust byggd för att säkerställa många års användning i hårda miljöer. Den har digital display med inbyggd bakgrundsbelysning som visar signalstyrkan samt en inbyggd högtalare som ger hörbar ton.

I bullriga miljöer kan högtalaren skruvas loss och hållas närmare örat.


Mottagaren är kompatibel med tidigare modeller av GENNY samt GENNY3.


Mottagaren används ofta tillsammans med s.k sändarsonder för att följa plast & betongledningar. Med mottagaren kan man även mäta djupet till en kabel om man sänder signal aktivt med GENNY4 eller en sändarsond.


Används med fördel ihop med FlexiTrace (se separat produkt på hemsida)


C.A.T 4+ mottagare, Tekniska data

  • 3 st passiva söklägen Elkabel=50 Hz, VLF radio samt kombinationsläget AvoidanceScan™
  • 2 st aktiva frekvenser 33kHz samt överlagrad frekvens > 100 kHz vid användning med GENNY4
  • Djupmätning till kabel eller sändardsond med värdet direkt avläsbart i meter.
  • Använder alkaliska batterier, 2 st 1,5 Volts R20 batterier
  • StrikeAlert™, sökläge som ger varning för grunt liggande kablar (option)
  • Skyddsklass IP 54
  • Svenska instruktionsetiketter längs instrumentets sida samt svensk användarguide.


Djup

Instrumentet klarar att detektera djup ner till ca 3m med noggrannhet 5% av objektets djup. Detta är ett endast estimerat djup.

Var medveten om att markbeskaffenheten påverkar max. djup instrumentet klarar.


Batterier

Typ: 8 x AA (LR6)

Livslängd: 40 timmar vid 20 C

En signal ljuder när instrumentet slås på om batterispänningen är för låg.


Vikt

3,0 kg inklusive batterier


Genny 4 sändare, Tekniska data

Kontroller

On/Off och signalstyrka

Switch för puls eller konstant signal

När kablarna monteras ställer sändaren om till direkt kopplad signal.


Signalstyrka

Inducerat: 200 meter

Direktkopplat: 350 meter


Frekvens

33 kHz pulserad eller konstant


Batterier

4 st typ LR20, ger 40 timmars livslängd i direktkopplat standardläge och ca 15h i boost

4 st typ LR20, ger 28 timmars livslängd med signaltång i standardläge och ca 9h i boost


Datablad:

Broschyr CAT 4+_Genny 4

Technical spec Genny 4


Ring för att beställa: 0340-20 33 00

SAB NRe nrBENÄMNINGVIKT, KG
21541200
E4200911
Kabelsökare CAT4+/Genny4(mottagare, sändare, väska)
7 kg
21541300
E4201568
Kabelsökare mottagare CAT4+
2 kg
21541400E4201569Sändare Genny 43 kg
21542400E4201572Signaltång Genny 4 diameter 100 mm2 kg
21542410E4201573Signaltång Genny 4 diameter 50 mm
2 kg
21544000
CAT 4+ och Genny 4 bärväska
21545020
Direktkopplingskabel till Genny (reservdel)
