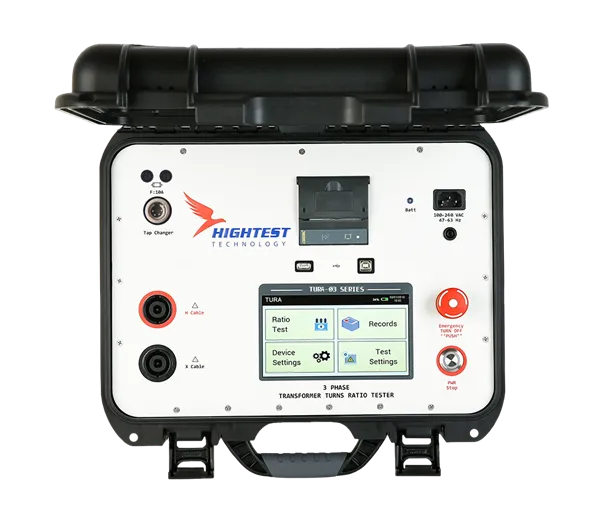

TURA-03B-BLUE Omvandlingsprov (TTR)

TURA-03B BLUE är designad med avancerad teknik för att mäta omvandlingsförhållandet (TTR Turn Ratio) mellan sekundär- och primärsidans lindningar på enfas- eller trefastransformatorer. TURA-03B BLUE kommer med en mycket användarvänlig mjukvara för snabb, enkel och noggrann TTR mätning av ström-, spänning och krafttransformatorer. Genom att använda mätmetod baserad på ANSI/IEEE C57.12.90 kan TURA-03B BLUE producera precisa resultat. TURA-03B BLUE är en av de mest noggranna instrumenten av sitt slag med sin förmåga (0.8 to 50,000) för omvandlingsmätning och höga precission (0.08 %).

Förutom omvandlingsmätning så kan TURA-03B BLUE även mäta excitationsström, fasvinkel, polaritet och omvandlingsfel. Även om TURA-03B BLUE har en trefaskonfiguration så kan användaren även utföra test på enfastransformator. TURA-03B BLUE can detektera vektorgrupper auitomatiskt. TURA-03B BLUE har ett brett användningsområde från strömtransformatorer med höga excitationsvärden till stora krafttransformatorer i ställverk med sin förmåga att generera AC testspänningar 1V, 4V, 10V, 40V, 100V and 250V.

En inbyggd 7" touchskärm tillåter att alla mätresultat visas på en enda skärm. USB, Bluetooth och Flashminne tillåter TURA-03B BLUE att spela in och lagra mätreultat (upp till 100 mätningar). Med HighTest egna mjukvaruplattform (DMP) kan TURA-03B BLUE styras via laptop där även mätprogram kan skapas och mätresultat analyseras. Användaren kan enkelt printa ut sitt mätresultat på den inbyggda 2,28" printern. Den användarvänliga menyn gör det enkelt att kontrollera TURA-03B BLUE även för den oinitierade användaren.

TURA-03B BLUE kan kontrollera automatisk taplägesändrare (höja/sänka) via sin port "tap changer". TURA-03B BLUE är en lätt, kompakt och tålig enhet med skyddsklass IP67 (stängd väska).

I tillägg till omvandlingsprov så kan TURA-03B BLUE även användas för att utföra magnetiskt balansprov.

Funktioner

• Omvandlingsprov (TTR Turns Ratio Measurement)
• (Enfas- och trefasmätning)
• Mätområde från 0.8 to 50,000 ratiomätning
• Hög nogrannhet (0.08 %)
• 1V, 4V, 10V, 40V, 100V och 250V AC testspänning
• Omvandlingsfelsmätning
• Magnetiiskt balansprov
• Mätning av excitationsström, fasvinkel och poalritet
• Inbyggt batteri och printer
• Automatisk detektering av vektorgrupper
• Internt minne, USB Flashminne
• PC Kontroll via USB-kabel
• Inbyggd Bluetooth kontroll och kommunikation
• Stor 7" touchskärm

Datablad:

TURA-03_Series_201116
