Mantelprovning, kabel- och mantelfelsökningsinstrument BAUR SHIRLA

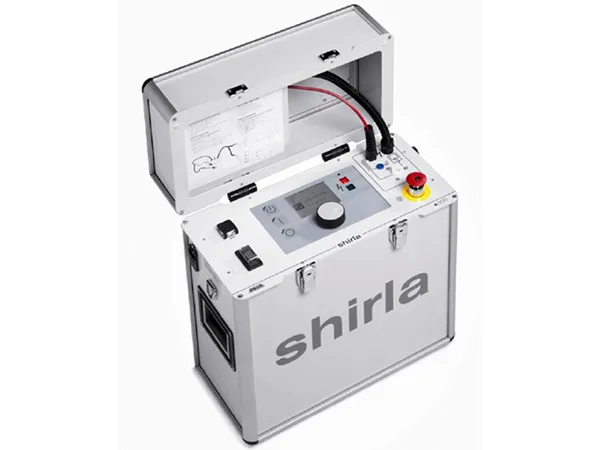

BAURs mätbrygga Shirla används för mantelprovning , förlokalisering av mantelfel och kabelfel samt exakt lokalisering av mantelfel och kabelfel. Metoderna för förlokalisering av fel baseras på principen av en mätbrygga enligt Murray och Glaser. Mätbryggan är speciellt dimensionerad för kraftkabel men tillåter även förlokalisering av fel på kontroll- och belysningskablar. Balansering av mätbrygga och utvärdering sker med automatik. Distansen till felet visas i meter och procent. Olika kabelsektioner kan enkelt programeras in för att öka nogrannheten i mätningen.
För exakt lokalisering genererar Shirla en spänningspuls som då gör det möjligt att hitta felet med stegspänningsmetoden. Genom användning i kombination med Protrac Stegspänning så hittas fel snabbt och med hög nogrannhet.

Tack vare den höga uteffekten vid mantelfelsökning kan Shirla hitta mantelfelen på kablar med flera fel.

Den stora fördelen med en riktig mätbrygga i jämförelse med andra metoder är att själva felets resistans ej har inverkan på resultatet av mätningen, det är enbart hjälpledarna och kopplingskablarna som är av betydelse. En felresistans som förändrar sig på grund av t.ex vatten påverkar ej mätningen och lokaliseringen blir mycket noggrann.


SHIRLA är även ett utmärkt alternativ till betydligt dyrare stötutrustning. SHIRLA kan tex identifiera och lokalisera jordfel på oskärmad lågspänningskabel där man av säkerhetsskäl ej ska använda stötgenerator.

Vid jordfel på skärmad högspänningskabel så har felet orsakat mantelskada och förlokalisering av mantelskadan ger lokalisering av kabelfelet.


  • Allt-i-ett, helautomatiskt mantelprovnings- och kabelfelsökningsinstrument
  • Marknadens bästa upplösning på läckströmsmätningen, 1 uA
  • Inbyggd mätbrygga för förlokalisering av mantelfel och kabelfel


Kabel och mantelprovning:

DC 0 – 10 kV

Ström ut 10 mA @ DC 5 kV 5 mA @ DC 10 kV

Nogrannhet strömindikator ± 10 µA upplösning 1 µA

Isolationsprov motstånd 0.01 megohm till 1 gigaohm

Justerbar spänning- och strömbegränsning


Mätbrygga (förlokalisering av kabelfel, mantelfel eller på grund av jordkontakt):

Mätmetod 4 kablar enligt Murray and Glaser

Spänning ut DC 100 V – 10 kV

Max. ström ut 50 mA

Nogrannhet 0.1% relaterat till mätresultat

Antal kabelsektioner 50st

Justerbar spännings- och strömbegränsning


Stegspänningsmetod (exakt fellokalisering med Protrac Stegspänning):

Pulsad DC 100 V – 10 kV

4 valbara pulsmönster

Max. ström ut 700 mA


Datablad, manual och applikationsguide:

DS_Sheath test and fault location device_shirla_BAUR_en-gb (1)

UM_892-282_shirla_sv-se

Shirla Application guide vers 1 04-2010


Ring för att beställa: 0651-760 790

SAB NRBENÄMNINGVIKT, KG
21470300
SHIRLA Mantelfelsökningsinstrument20,0
21470330Protrac Stegspänning
