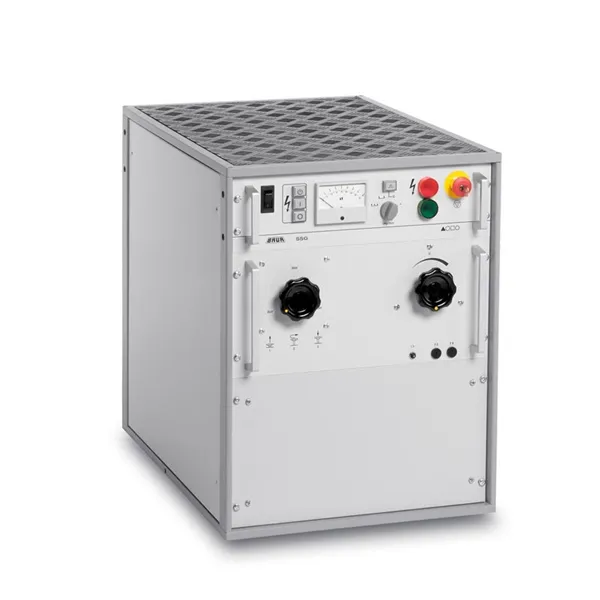

Stötgenerator BAUR SSG1100-3000
Stötspänningsgenerator SSG 1100 / SSG 1500 / SSG 2100 / SSG 3000. Stötgeneratorer möjliggör noggrann lokalisering av högresistenta kabelfel på hög-, mellan- eller lågspänningskabel. Spänningsnivån är steglöst justerbar inom området 0-8kV, 0 - 16 kV och 0 - 32 kV. Urladdning av högspänningskondensatorn kan ske antingen kontinuerligt eller cykliskt med med ställvred. När kabelstöten slås av så laddas kondensator och anslutna kablar ur automatiskt separat från varandra.
Funktioner
- Spänningsnivå upp till 32kV
- Kontinuerligt justerbar spänningsnivå
- Analog kV mätare med 3 olika områden
- Hög stötenergi i varje spänningsnivå
- Automatisk urladdningsenhet
- Elektromagnetiskt gnistgap md värmetåliga tungsten elektoder
- Säkerhetskontroll enligt VDE 0104
- Uttag för externt nödstoppp med signallampor
- 4st valbara program (singel, låg frekvens, hög frekvens, DC)
- Termiskt överlastskydd
- Uttag för koppling till system SA32 (Pulsekometer med SIM/MIM)
Datablad och manual:
DS_Surge voltage generator_SSG 1100 to 3000_BAUR_en-gb (1)
Ring för att beställa: 0340-20 33 00
| SAB NR | Benämning | Spänningsomr. / Stötenergi | VIKT, KG |
|---|---|---|---|
| 21470410 | SSG1100 | Stötspänningsgenerator 0-32kV / 1100J | 79 |
| 21470420 | SSG1500 | Stötspänningsgenerator 0-32kV / 1536J | 120 |
| 21470430 | SSG2100 | Stötspänningsgenerator 0-32kV / 2048J | 126 |
| 21470440 | SSG3000 | Stötspänningsgenerator 0-32kV / 3000J | 147 |
| Tillbehör | Till enhet | ||
| 21470431 | SSG 1100-2100 | Rack 19" utan bärhandtag, H 622mm djup 700mm | |
| 21470432 | SSG 1100-2100 | Bärhandtag till rack 19", 1 par | |
| 21470433 | SSG 1100-3000 | Set med 4 hjul till rack 19", monterat | |
| 21470434 | SSG 1100-3000 | GDR 40-250 Urladdning och jordningsstång | |
| 21470435 | SSG 1100-3000 | Externt nödstopp inkl signallampa 25m | |
| 21470436 | SSG 1100-3000 | Externt nödstopp inkl signallampa 50m | |
| 21470437 | SSG 3000 | Rack 19" utan bärhandtag, H 622mm djup 800mm | |
| 21470438 | SSG 3000 | Bärhandtag till rack 19", 1 par |
